Software Heizflächen, Heizkörperauslegung

Heizkörperauslegung
VDI 3805-6 / BDH 2.0

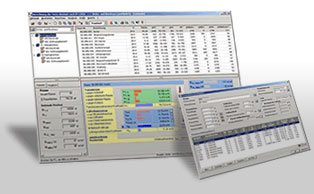

Programm zum Auslegen von Raumheizkörpern nach VDI 6030 mit oder ohne Berücksichtigung der thermischen Behaglichkeit. Einlesen und Verarbeiten von Original-Datensätzen der Hersteller im Format VDI 3805-6 oder BDH 2.0. Anwendung des Programms für Neubauplanung und Altbausanierung, z. B. Nachrechnen oder Umrechnen vorhandener Heizkörper. Schnelles tabellarisches Arbeiten mit laufender grafischer Kontrolle.

mehr

Theoretische Grundlage

Auslegung nach allen Anforderungsstufen gemäß VDI 6030-1 (2002-07), insbesondere "Thermische Behaglichkeit". Produktdaten nach VDI 3805-6 (2015-07/ und/oder BDH 2.0. In einem Projekt können Heizkörper verschiedener Fabrikate, Sortimente oder Datensatz-Standards kombiniert werden.

Schnell und einfach editieren

Editierhilfen für Raumbezeichnungen, Innen- und Norm-Außentemperaturen. Anlegen eigener "Projekt-Profile", z. B. Standard-Anforderungen zum Auslegen von Badezimmer-Heizkörpern mit Vorgabe des Fabrikats, Sortiments und der Maß-Grenzwerte. Auslegungs-Vorgaben für die standardmäßige automatische Auslegung der Heizkörper für das gesamte Projekt. Zentrale Datenänderungs-Funktion. Projekt-Varianten.

Randbedingungen

Bei Bedarf lassen sich Randbedingungen je Heizkörper, Raum oder Raum-Gruppe individuell anpassen, u. a. Vor- und Rücklauftemperatur, Bauhöhe, Baulänge jeweils fix oder als Grenzwert, Anforderungsstufe 1 bis 3 gemäß VDI 6030, vom Standard abweichende Leistungsaufteilung, etc. Bei Auslegung nach thermischer Behaglichkeit wahlweise Vorgabe der Heizkörperabmessung zur Berechnung der notwendigen Vor-/ Rücklauftemperatur oder Vorgabe der Auslegungstemperaturen.

Kontroll-Funktionen

Kontrolle des Berechnungsablaufs, Nachweis und laufende Anzeige der Auslegungs- ergebnisse, u. a. Heizkörperabmessungen, Massenströme, Leistungs-Über- bzw. Unterdeckung, reale Rücklauftemperatur, ggf. notwendige Vor-/Rücklauftemperatur zum Erreichen des Strahlungsausgleichs, ggf. autom. ermitteltes Zubehör.

Vielseitige Ausdrucke

A4-Ausdrucke als Druckaufträge mit Vorab-Bildschirmkontrolle je Raum und als Zusammenstellung, wahlweise für das gesamte Projekt, Raum-Gruppen oder einzelne Räume.

Schnittstellen

Optionale Import-/Export- Schnittstellen: Norm-Heizlast EN 12831 (DIN, ÖN, SIA, EN) inkl. U-Werte der kalten Umschließungsflächen, Flächenheizung (Übernahme RestHeizlast), Rohrnetz (1-Rohr, 2-Rohr, Tichelmannsche Rohrführung), Massenauszug mit Artikelnummer inkl. Zubehör. CAD-Verbund (GBIS) mit Revit, AutoCAD MEP, u. a.
