Presse-Mitteilung 23/05-1: Neue Excel- und Visualisierungs-Hilfen für Revit-TGA-Anwendungen

Neue Excel- und Visualisierungs-Hilfen für Revit-TGA-Anwendungen

Kurztext

Das SOLAR-COMPUTER-Tool "GBIS" zum intelligenten Verbinden und Integrieren von Revit mit Gebäude- und TGA-Berechnungen wurde um zwei neue Manager erweitert. Der GBIS-Excel-Manager hilft dem Fachplaner, komfortabel und zielgenau selektierte Daten und Ergebnisse via Excel mit anderen Revit-Anwendern auszutauschen. Der ähnlich zu bedienende GBIS-Visualisierungs-Manager unterstützt den Fachplaner bei seiner Projektbearbeitung und -kontrolle in Form eines nützlichen Werkzeugs zum farblichen Visualisieren von Räumen, TGA-Netzen und Objekten aller Art nach bauphysikalischen bzw. TGA-spezifischen Kriterien.

Ergänzungstext:

Der Excel-Export wird durch ein GBIS-Excel-Profil gesteuert, das sich der Anwender frei aus Revit- bzw. GBIS-Kategorien und deren Parametern (MEP-Räume, Wände, Rohre, etc.) im GBIS-Excel-Manager-Dialog zusammenstellt. Das angelegte Profil (xml-Datei) bleibt als Stammdaten erhalten und lässt sich anschließend beliebig kopieren, modifizieren, etc. Die Parameter können wahlweise aus dem gesamten Modell, der aktuellen 3D-Ansicht, einer Bauteilliste oder einer aktuellen Auswahl abgerufen werden.

Beim Start des Excel-Exports werden alle betroffenen Parameter-Werte aus den Revit- bzw. GBIS-Eigenschaften ausgelesen. Für jede Kategorie zeigt die exportierte Excel-Datei ein separates Arbeitsblatt an. Als Spaltenüberschrift erscheint der Parametername. Zum Nutzen, Verändern, Verknüpfen, Umrechnen oder Weitergeben der Excel-Datei an Dritte stehen dem Anwender keinerlei Restriktionen im Wege. Beim Excel-Import werden vom GBIS-Manager alle Parameter-Werte passend in Revit zurückgeschrieben, für das Gebäude ebenso wie für die TGA-Gewerke Heizung, Sanitär und Lüftung. Insbesondere können Anwender rechnerisch in Excel erzeugte oder von Dritten bereitgestellte Daten in neue zusätzliche Revit-Parameter importieren, wenn sie diese schon vor dem Export mit Platzhalter-Parametern in Revit bzw. GBIS angelegt haben.

Analog steht dem Anwender zum Definieren von Visualisierungen der GBIS-Visualisierungs-Manager-Dialog zur Verfügung, z. B. zum Festlegen der Wertebereiche für Fließ- und Luftgeschwindigkeiten für farblich unterschiedlich darzustellende Rohre oder Leitungen in TGA-Netzen. Im Dialog lassen sich Farben frei wählen und einstellen. Für Parameter mit numerischen Werten ist je gewünschter Farbe ein Wertebereich einzugeben, z. B. für Abmessungen, U-Werte, spez. Raum-Heizlasten, Fließgeschwindigkeit in Sanitärnetzen, Luftgeschwindigkeiten in Luftkanalnetzen, etc. Für Parameter mit alphanumerischen Werten ist ein Namensanfang einzugeben, z. B. Raumbezeichnung oder Rohrnennweite (DN 15, DN 20, etc.). Dank hoher Performance lassen sich die Visualisierungs-Profile schnell umschalten.

Bildunterschrift

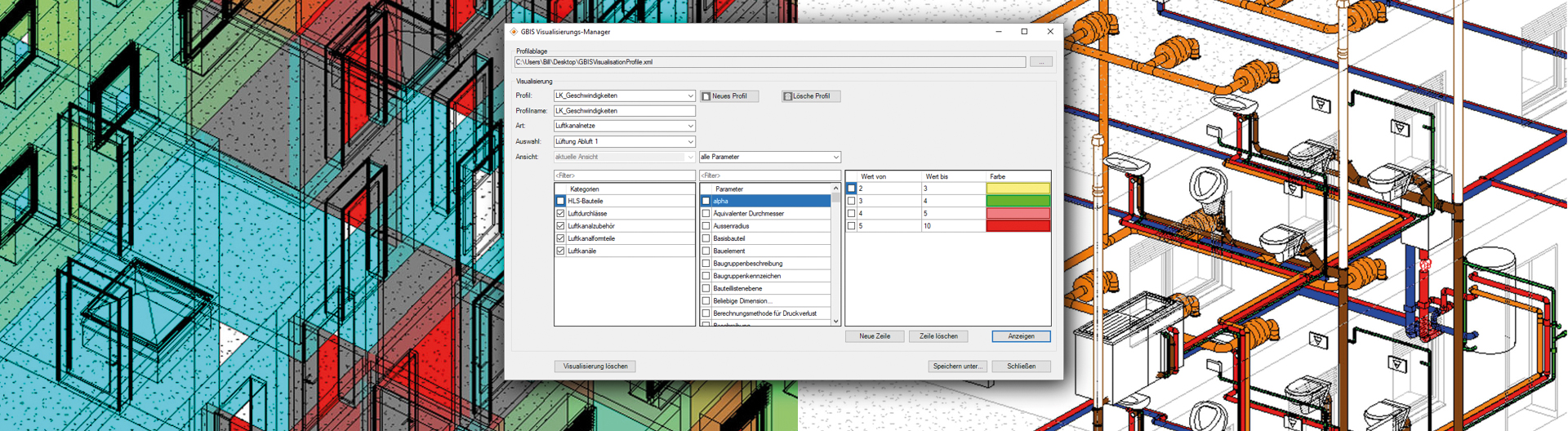

GBIS-Dialog zum Einstellen von Visualisierungs-Profilen, z. B. Wertebereiche farblich verschiedener Fließ- und Luftgeschwindigkeiten in TGA-Netzen.
