Bauteile Hochbau / U-Wert-Berechnung
Programm zum Berechnen und Verwalten von Bauteilen aller Art für Aufgaben im Hochbau und in der Technischen Gebäudeausrüstung. Freie Verwaltung von Baustoffen und Bauteilen. Berechnen von U-Werten aus dem Schichtaufbau. Unterstützung zahlreicher Sonderfälle für Lufträume, transparente und nicht-transparente Bauteile. Schichtdicken-Optimierung. Bauteile mit bekanntem U-Wert, zusammengesetzte Bauteile. Temperaturprofil mit Taupunkt.
Theoretische Grundlagen
Berechnung von Wärmedurchlasswiderstand und Wärmedurchgangskoeffizient nach DIN EN ISO 6946: 2018-03 (bzw. OENORM, SIA 180.071) bzw. DIN EN ISO 10077-1:2020-10 (bzw. OENORM, SIA 180.081).Norm-Baustoffe
Baustoff-Datensätze nach DIN 4108-4:2020-11 sowie DIN EN ISO 10456:2010-05 (bzw. OENORM, SIA 279.041) gehören zum Lieferumfang des Programms.Baustoff-Verwaltung
Zusätzlich zu den Norm-Baustoffen stehen fabrikatbezogene Baustoffe im Online-Datensatz-Service zur Verfügung. Alle Datensätze lassen sich als Stammdaten frei verwalten und bei Bedarf anpassen. Ferner lassen sich eigene Baustoff-Daten anlegen: Codierung, Bezeichnung, Dichte, Wärmeleitfähigkeit, spez. Wärmekapazität, minimaler und maximaler Wasserdampfdiffusionskoeffizient. Übernahme von Baustoff-Stammdaten ins Projekt. Möglichkeit zur projektbezogenen Anpassen der Baustoff-Kennwerte ohne Einfluss auf die Baustoff-Stammdaten.Komfortables Editieren

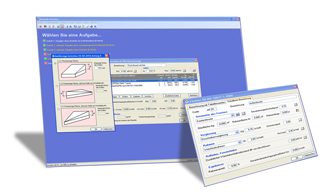

Einfaches, schnelles und sicheres Editieren von "einfachen Bauteilen mit Schichtaufbau" mit laufender Ergebnis-Anzeige. Kombination von einfachen Bauteilen zu "zusammengesetzten Bauteilen", z. B. Fassaden, Decken, etc. Verwalten von Bauteilen mit festen U-Werten. Berechnen von Fenstern. Möglichkeit zum Speichern editierter Bauteile als Stamm-Bauteile zum späteren Abrufen in Folgeprojekten.Temperatur-Messdaten
Überschlägiges Berechnen von U-Werten aus Temperatur-Messdaten der Bauteil-Oberflächen innen und außen. Anwendung u. a. bei Energieberatungen im Bestand zur Beurteilung von Bauteilen ohne bekanntem Schichtaufbau. Berücksichtigen geschlossener Abschlüsse und Jalousien.Sonderfälle
Berücksichtigen besonderer Schichtarten nach DIN EN ISO 6946: Ruhende, stark oder schwach belüftete Luftschichten, Lufträume, unbeheizte Räume, Dachräume, keilförmige Schichten. Berechnen von Fenstern nach DIN EN ISO 10077-1 nach dem Tabellen- oder Detail-Verfahren für Einfach-, Verbund- und Kastenfenster.Optimieren
Bestimmen und Optimieren von Schichtdicken bei vorgegebenem U-Wert, z. B. GEG-Grenzwerten.Vielseitige Ausgaben
Anzeige der Temperaturprofil-Grafik während der Bearbeitung, Druckausgabe oder Ausgabe als Datei. Bauteil-Nachweise mit Datenprotokoll und Ergebnissen für einzelne, markierte oder alle Bauteile des Projektes. Übersicht.Integrales Planen
Das Programm berechnet neben U-Werten ohne Mehrarbeit weitere Werte, wie sie ggf. für andere Aufgabenstellungen benötigt werden, u. a. Standard-Wärmeübergangswiderstände, Flächengewichte, Energiedurchlassgrade, Abminderungsfaktoren, Gesamtenergiedurchlassgrade, Sonnenkorrekturfaktoren.Optionaler Datenverbund
- Ökobilanz nach QNG (Best-Nr. B70.M)
- ThermCalc Wärmebrückenberechnung (Best.-Nr. K13)
- Heizlastberechnung DIN EN 12831-3 (Best.-Nr. H73)
- Kühllast und Raumtemperatur VDI 2078 / 6007 (Best.-Nr. W38)
- Energieeffizienz Gebäude GEG / DIN V 18599 (Best.-Nr. B56)
- Sommerlichem Wärmeschutz DIN 4108-2 (Best.-Nr. B40)
- Thermischer Gebäudesimulation VDI 2078 / 2067-10 / 6007 (Best.-Nr. W38.TRY)
- CAD (GBIS/Revit, Raumtool 3D, IFC).
