Neue Heizlast DIN EN 12831-1 in Revit integrieren (Febr. 19)

Mit Hilfe eines SOLAR-COMUTER-Tools lässt sich die neue Heizlastberechnung nach DIN EN 12831-1 optional in Revit integrieren. Das Tool sorgt für eine Synchronisation relevanter Gebäudedaten für Zeichnung und Berechnung und schafft damit Voraussetzungen für höchst effizientes Arbeiten, die über die Möglichkeiten üblicher Schnittstellen-Technologie weit hinausgehen. Zudem überwacht das Tool die Verarbeitung von Lüftungszonen gemäß DIN EN 12831-1. Das Tool hat auf der ISH seine Premiere.
mehr

Erweiterte Revit-Oberfläche

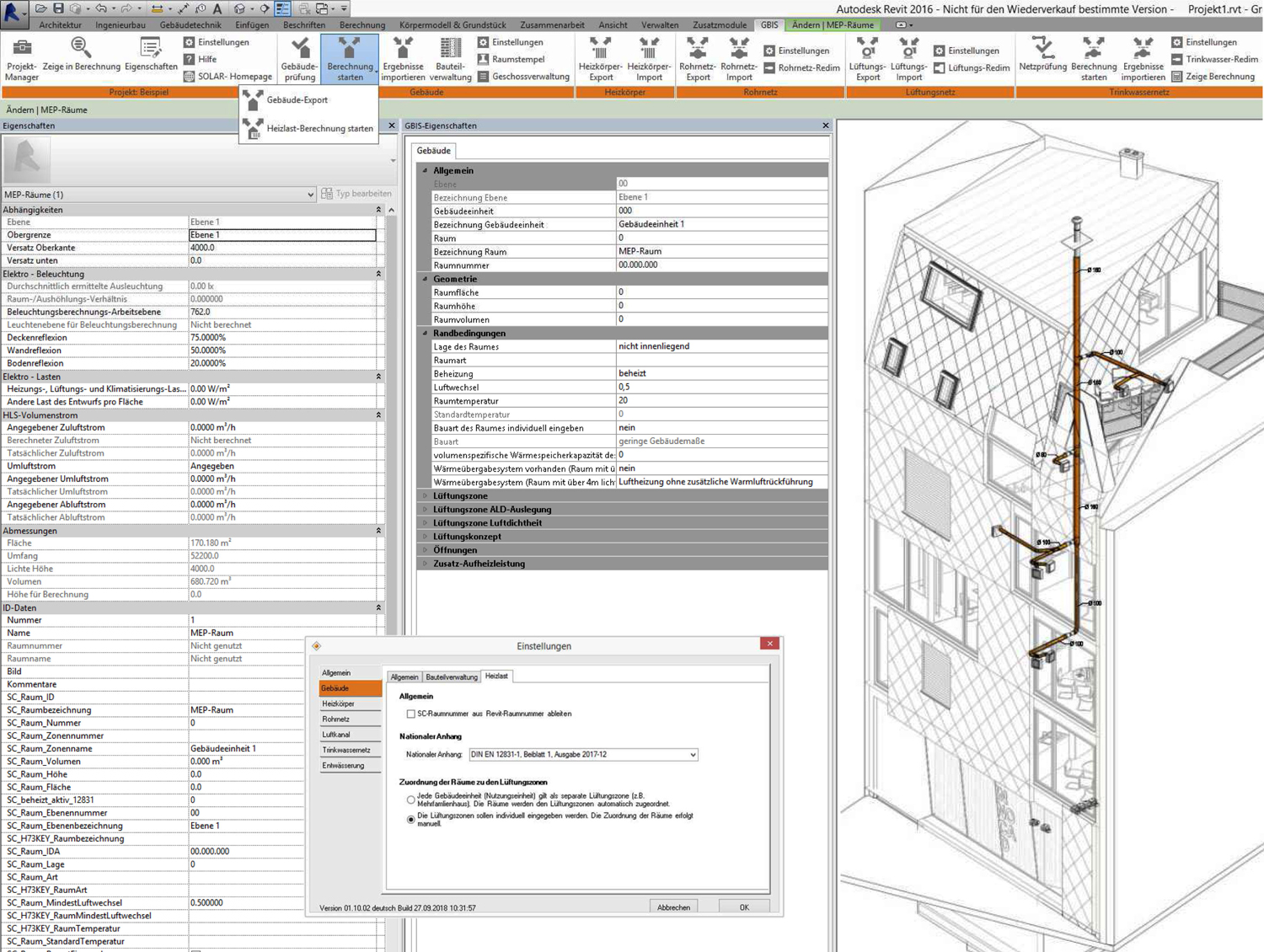

Mit Installation des Tools wird die Revit-Ribbonbar um Schaltflächen für die Steuerung der Integration erweitert. Ferner erzeugt das Tool neben dem Eigenschaften-Dialog der Revit-MEP-Räume einen zweiten Eigenschaften-Dialog für berechnungsrelevante Daten, umschaltbar für allgemeine Daten, Lüftungszone, Lüftungskonzept, Öffnungen sowie Zusatz-Aufheizleistung. Das Tool sorgt weiter für die Synchronisation dieser in Revit verwalteten Daten mit der Berechnung, auch im Fall von Datenänderungen in der Berechnung.



Hilfreiche Funktionen

Mit einem separaten Dialog "Einstellungen" steuert der Planer u. a. den Algorithmus der Raumnummern-Generierung aus Zeichnungsdaten, die Generierung von Lüftungszonen oder die Festlegung des nationalen Anhangs, nach dem die Heizlast berechnet werden soll. Eine weitere hilfreiche Funktion checkt das gezeichnete Gebäude auf Plausibilitäten für eine anschließende Berechnung und erzeugt ggf. entsprechende Warnmeldungen, z. B. bei Räumen, die noch keiner Lüftungszone zugeordnet sind.

Interaktives Zeichnen und Berechnen

Ein Klick auf die Schaltfläche "Zeige in Berechnung" in der Ribbonbar markiert für ein ausgewähltes Zeichenelement die entsprechende Tabellenzeile in der Berechnung. Umgekehrt lässt sich zu einer interessierenden Tabellenzeile der Berechnung sofort das entsprechende Element in der Zeichnung finden. Ferner stehen dem Planer in der Revit-Oberfläche umschaltbare SOLAR-COMPUTER-Frames mit Ergebnissen für das Gebäude und für Räume, Raumumschließungen, Zusatzdaten, Wärmebrücken sowie verschiedene Ergebnis-Grafiken zur Verfügung.
