Sommerlicher Wärmeschutz DIN 4108-2 (Therm. Sim.)

Programm zum Berechnen, Prüfen und Nachweisen des Sommerlichen Wärmeschutzes nach DIN 4108-2 mittels thermischer Gebäudesimulation einzelner Räume. Detaillierte Berücksichtigung von Sonnenschutz, Verschattung, Reflexion, Verglasungsarten, etc. Komfortable Bedienung dank normgerecht eingestellter Simulations-Randbedingungen. Grafische, tabellarische und kombinierte Nachweise nach Norm.
mehr

Theoretische Grundlagen

Nachweise und Simulationsrandbedingungen nach DIN 4108-2 (Weißdruck 2013-02). Thermische Gebäudesimulation nach VDI 2078 (Ausgabe 2015-06) und VDI 6007 Teil 1-3 (aktuelle Ausgaben 2015 bzw. 2012). Erdberührende Flächen DIN EN ISO 13370:2018-03.

Validierung

Das Programm erfüllt die VDI 6020:2022-12 "Anforderungen an thermisch-energetische Rechenverfahren zur Gebäude- und Anlagensimulation" für alle Validierungs-Beispiele.

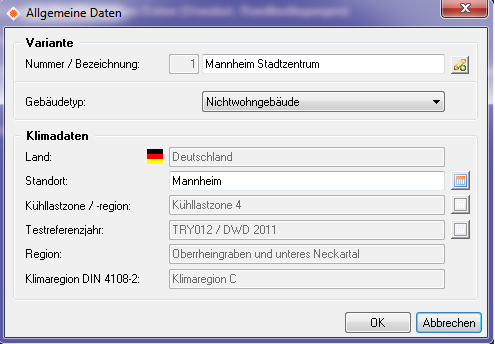

Klimadaten

Mit Ortseingabe "Aachen ... Zwickau" aktiviert das Programm automatisch die entsprechende deutsche Norm-Klimaregion der DIN 4108-2 sowie das zu nutzende Testreferenzjahr (TRY) mit den benötigten stündlichen Klimadaten.

Bauteile aller Art

Übernahme einfacher oder zusammengesetzter Bauteile aller Art inkl. ihres Schichtaufbaus aus der U-Wert-Berechnung. Optional lassen sich Fenster und Türen mit festem U-Wert auch manuell erfassen.

Transparente Bauteile

Die voreingestellten Detaildaten transparenter Bauteile lassen sich einfach anpassen: Verglasung und Sonnenschutz; Wärmeeinträge durch geöffnete Fenster; Bedienung des Sonnenschutzes; Verschattung durch Nachbarbebauung, Horizontüberhöhung oder Eigenbeschattung; Bodenreflexion.

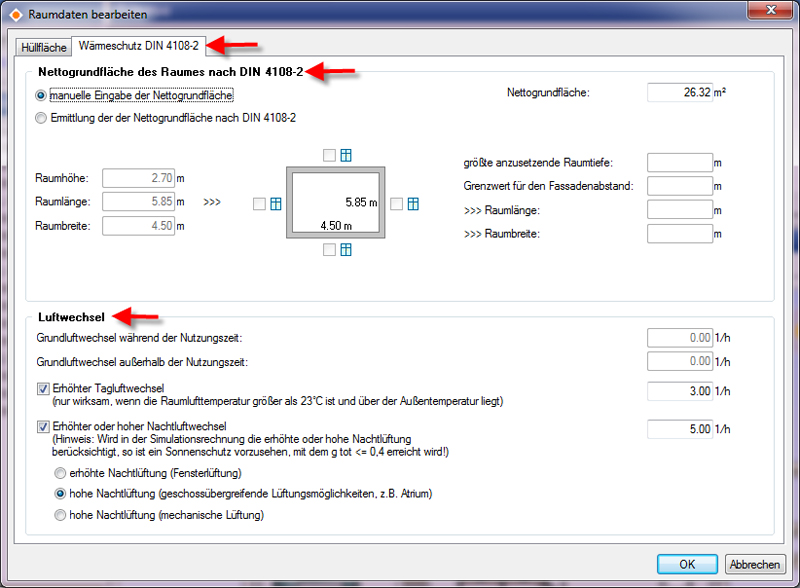

Räume

Komfortables Erfassen und Verwalten von Räumen inkl. Nachbarraumbeziehungen und Nebenraumtemperaturen. Frei definierbare alphanumerische Raumnummer. Beachtung von Arbeits- und Nichtarbeitstagen, Tagesverläufen, Betriebs- und Nutzungszeiten sowie ggf. Außentemperaturabhängigkeiten. Zahlreiche Editierhilfen zum Bearbeiten von Räumen, Raumgruppen oder Geschossen (Kopieren, Spiegeln, etc.); Flächenassistent; Baukörperassistent, u. a. für Dachgauben und Dachräume. Manuelles Erfassen der Nettogrundfläche oder autom. Ermittlung nach DIN 4108-2.



Randbedingungen DIN 4108-2

Bei Berechnungsstart werden gemäß Kapitel 8.4.2 der DIN 4108-2 alle Berechnungsrandbedingungen für die thermische Gebäudesimulation gesetzt: Nutzungszeiten WG bzw. NWG; Klimadaten; Beginn und Zeitraum der Auswertung; interne Wärmeeinträge; Solltemperaturen; Grund-, Nacht- und erhöhter Tagluftwechsel; Steuerung des Sonnenschutzes.



Detaillierte Norm-Nachweise

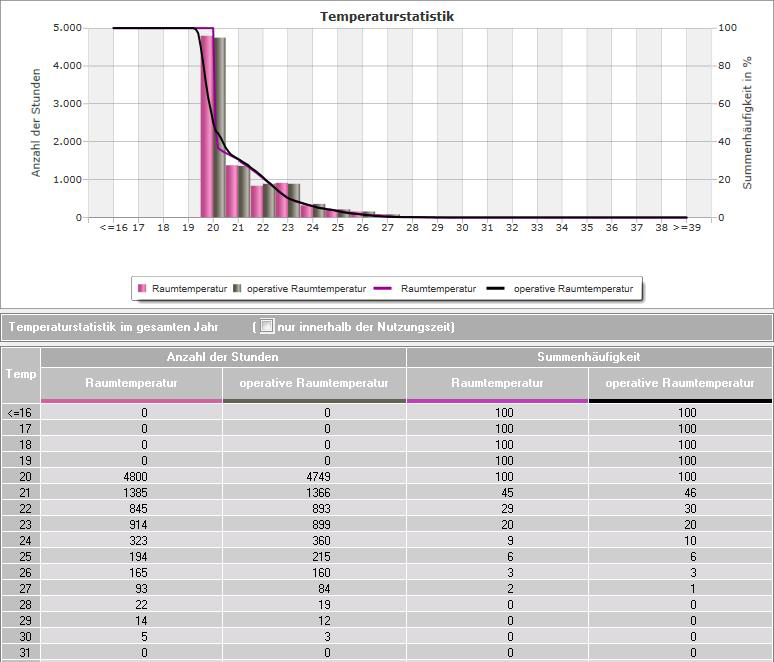

Nachweis des Erfüllt/Nichterfüllt-Status und der Übertemperaturgradstunden auf Basis der operativen Temperaturen gemäß DIN 4108-2 für Bezugstemperatur sowie informativ für +2K und +4K Überhöhung. Optionaler Nachweis der Temperaturstatistik für Raumtemperatur und operative Temperatur für das Jahr oder einen ausgewählten Monat.






Weitere Nachweise

In 27 Tabellen- und Grafik-Arten lassen sich bei Bedarf Projektdetails prüfen oder dokumentieren, u. a. alle stündlichen Verläufe der Raumtemperaturen und operativen Temperaturen, Betriebsweisen, etc.






Integrale Anwendungen

Das Programmmodul B40 bietet eine xls-Export-Schnittstelle und Import-Schnittstellen für:

Voraussetzungen

  • Win 11, 10
  • PC- oder Server-Installation
